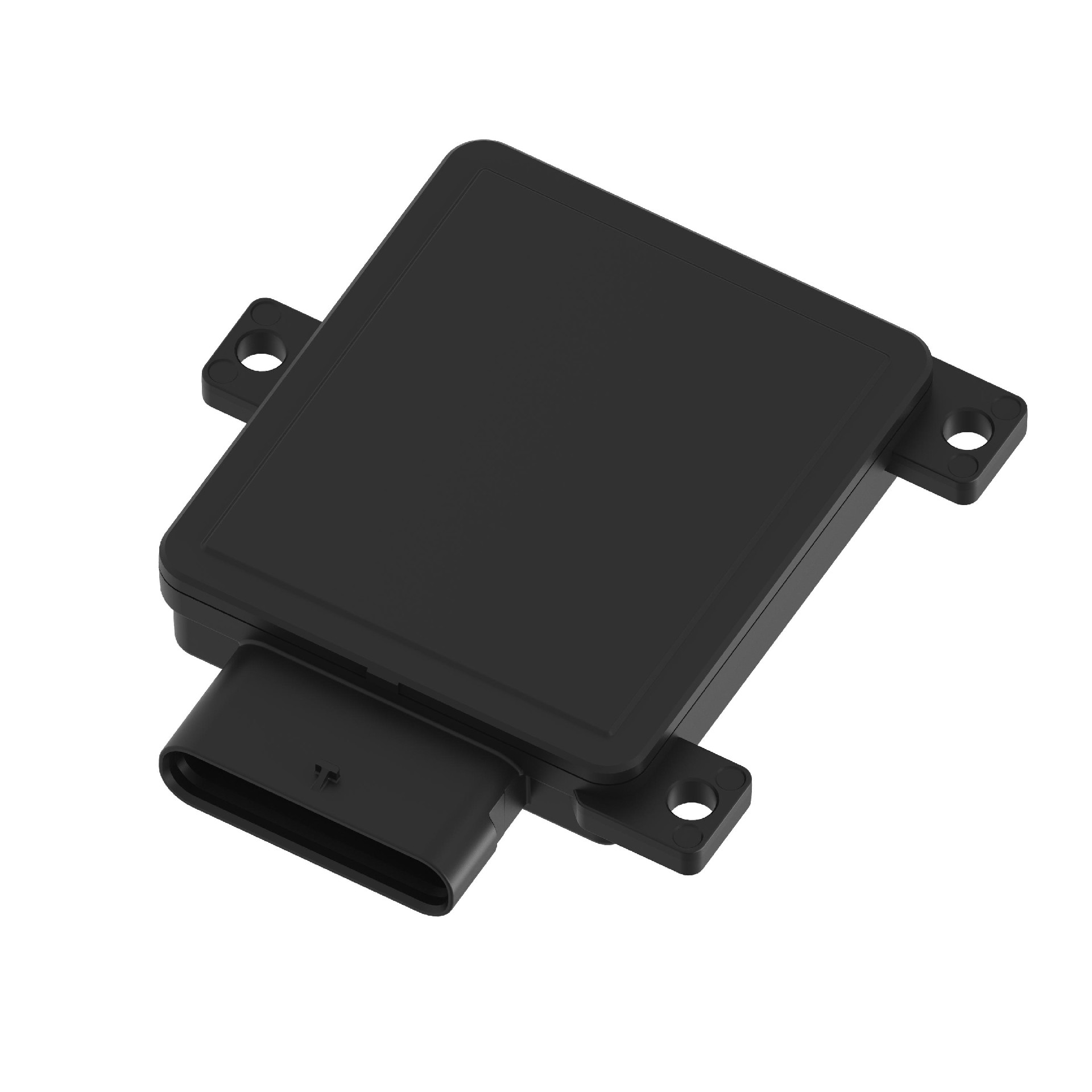

CTMRR-130Pro

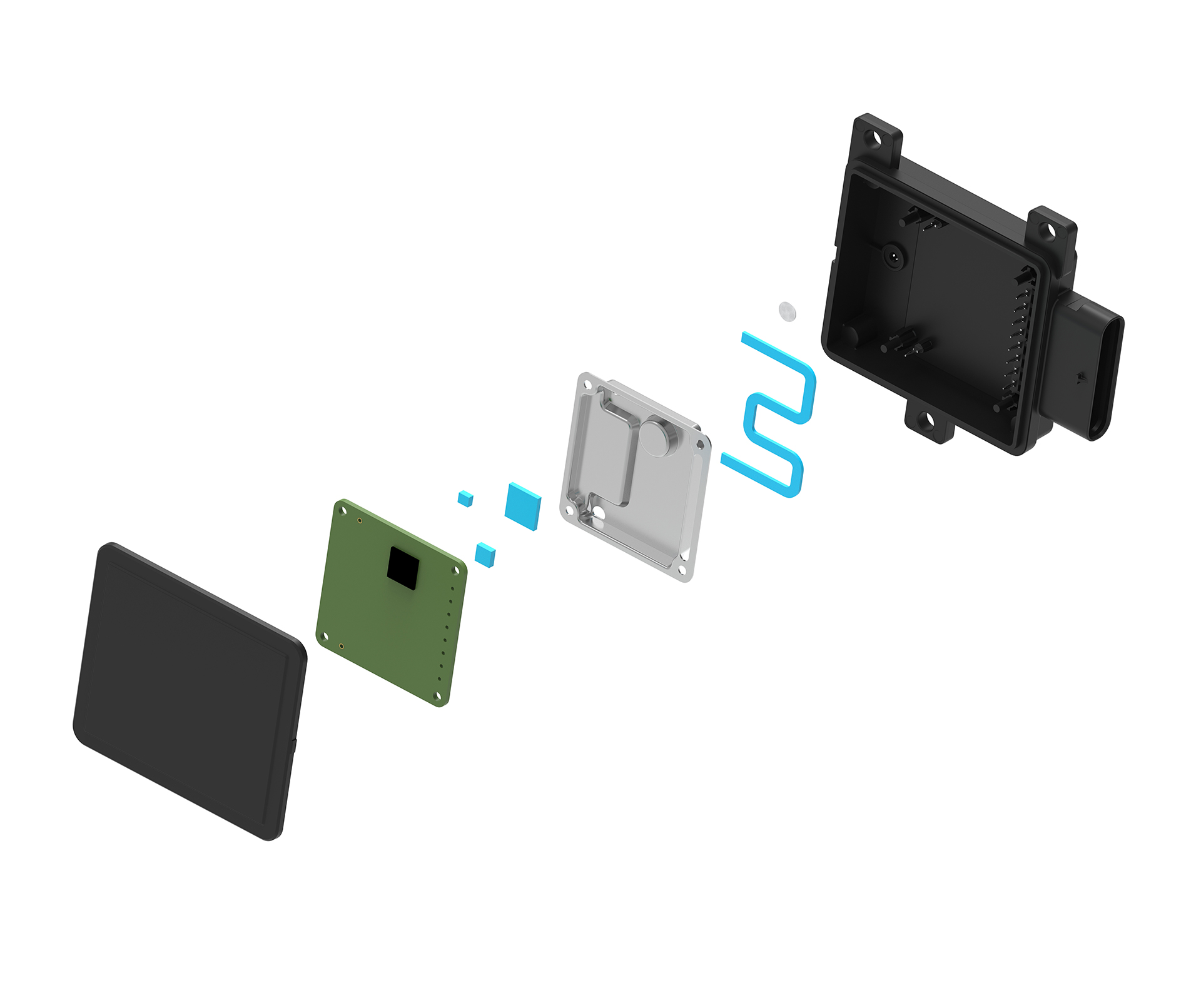

产品结构图

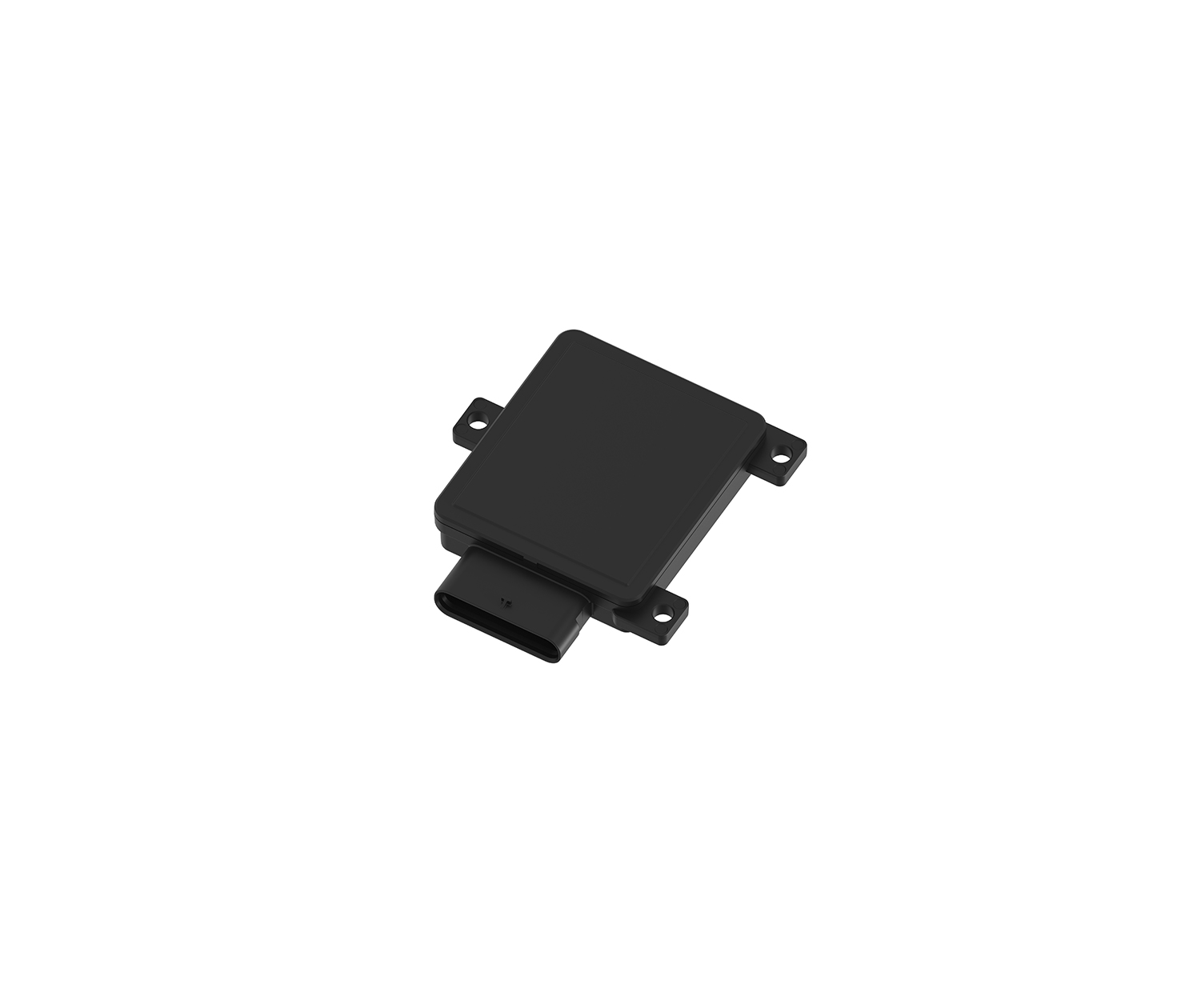

尺寸与重量


Radar Feature

Parameter /参数

雷达系统基础信息

工作电压

+9.0V ~ +16.0V DC,Typical +12.0V DC

整机功耗

2.4 W / 200mA@12V DC

重量

70g

防水等级

IP6K7 & IP6K9K

IP 6k7(水下10cm),冰水冲击测试

工作频率

76 - 79GHz

EIRP

≤30dBm

天线通道数

4T4R

雷达制式

FMCW

数据输出刷新率

50ms

探测目标类型

静止及运动目标(车辆/行人/障碍物等)

点云数量

256

功能安全等级

ASIL-B

数据接口

2 × CANFD

最大目标跟踪数量

64

支持标定范围

±6°

测距

距离范围

0.2m~120m

距离精度

±0.1m

距离分辨率

0.22m

测速

速度范围

-85m/s~+85m/s

速度精度

±0.08m/s

速度分辨率

0.1m/s

方位角

方位角范围

≥ ±75°

方位角精度

± 0.3°

方位角分辨率

俯仰角

俯仰角范围

≥± 12°

尺寸

本体尺寸(不含连接器)

89.9mm×82mm×17.75mm


功能概述

CTMRR-130Pro是由承泰科技自主研发的一款77GHz中距毫米波雷达,具有性能高、成本经济、体积小,易于集成在各种保险杠后面等的特点,支持行泊一体功能,可实现盲区监测(BSD)、变道辅助(LCA)、开门碰撞预警(DOW)、后方碰撞预警(RCW)、横穿目标碰撞预警/制动(CTA/CTB)等L2+级智能辅助驾驶功能。

优势

1.采用新一代RFCMOS SOC;

2.支持行泊一体功能;

3.支持信息安全;

4.ISO26262功能安全等级ASIL-B;

5.水平FOV 150°,垂直FOV 24°;

6.支持BSD/LCA,DOW/RCW,CTA/CTB等功能应用。
