CTMRR-130

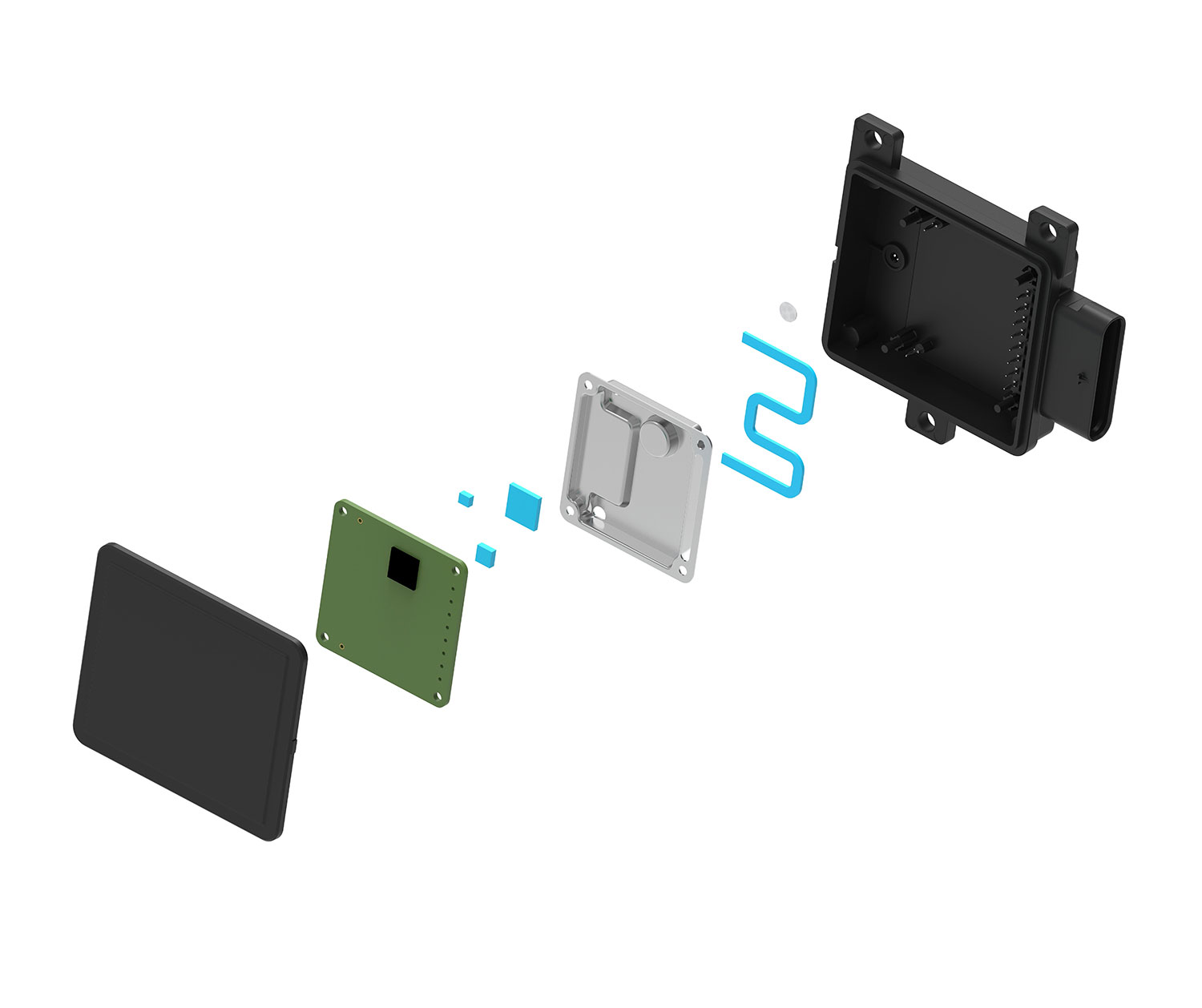

产品结构图

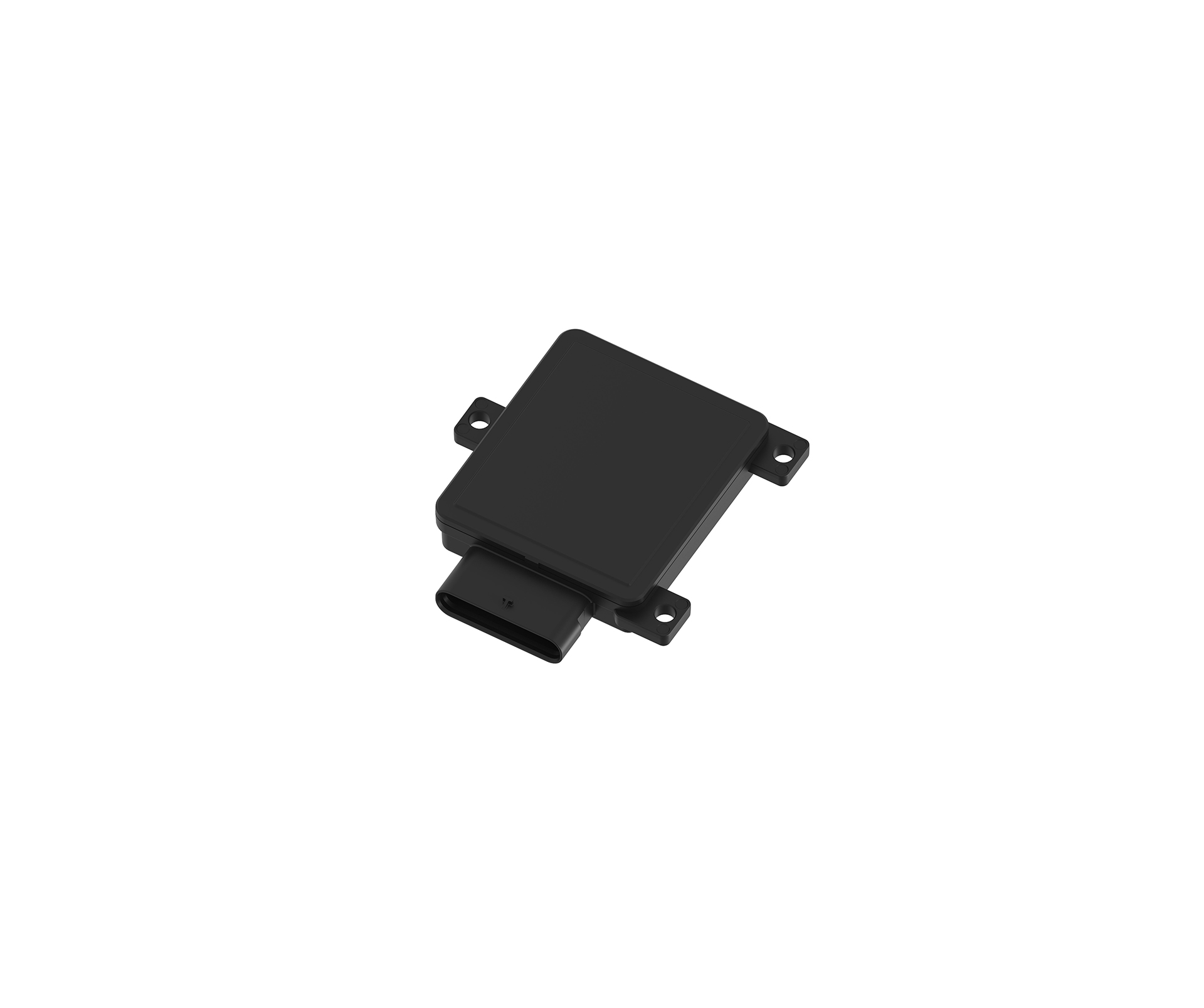

尺寸与重量


Radar Feature

Parameter /参数

雷达系统基础信息

工作电压

+7.0V~+18.0V DC, Typical +12.0V DC

整机功耗

1.5W / AVG 130mA@12V DC,MAX 200mA@12V DC

重量

66g

防水等级

IP6K7 & IP6K9K

IP 6k7(水下10cm),冰水冲击测试

工作频率

76 - 79GHz

EIRP

≤30dBm

天线通道数

2T4R

雷达制式

FMCW

数据输出刷新率

50ms

探测目标类型

静止及运动目标(车辆/行人/障碍物等)

点云数量

128

功能安全等级

ASIL-B

数据接口

2 × CANFD

最大目标跟踪数量

16

支持标定范围

±6°

测距

距离范围

0.5m~100m

距离精度

±0.06m

距离分辨率

0.225m

测速

速度范围

-300km/h~+300km/h

速度精度

±0.15km/h

速度分辨率

0.5km/h

方位角

方位角范围

± 75°

方位角精度

± 0.5°

方位角分辨率

俯仰角

俯仰角范围

± 10°

尺寸

本体尺寸(不含连接器)

89.9mm×82mm×17.75mm


功能概述

CTMRR-130是由承泰科技自主研发的一款77GHz中距雷达,具有性能高、成本经济、体积小,易于集成在各种保险杠后面等的特点,车辆最大探测距离可达100米,可实现盲区监测(BSD)、变道辅助(LCA)、开门碰撞预警(DOW)、后方碰撞预警(RCW)、后侧横向碰撞预警(RCTA)等L2+级智能辅助驾驶功能。

优势

1.采用新一代RFCMOS SOC;

2.车辆最大探测距离可达100米;

3.行人最大探测距离可达50米;

4.全车规设计;

5.水平FOV 150°,垂直FOV 20°;

6.支持BSD/LCA/RCTA/DOW/RCW等功能应用。
