CTLRR-220Pro

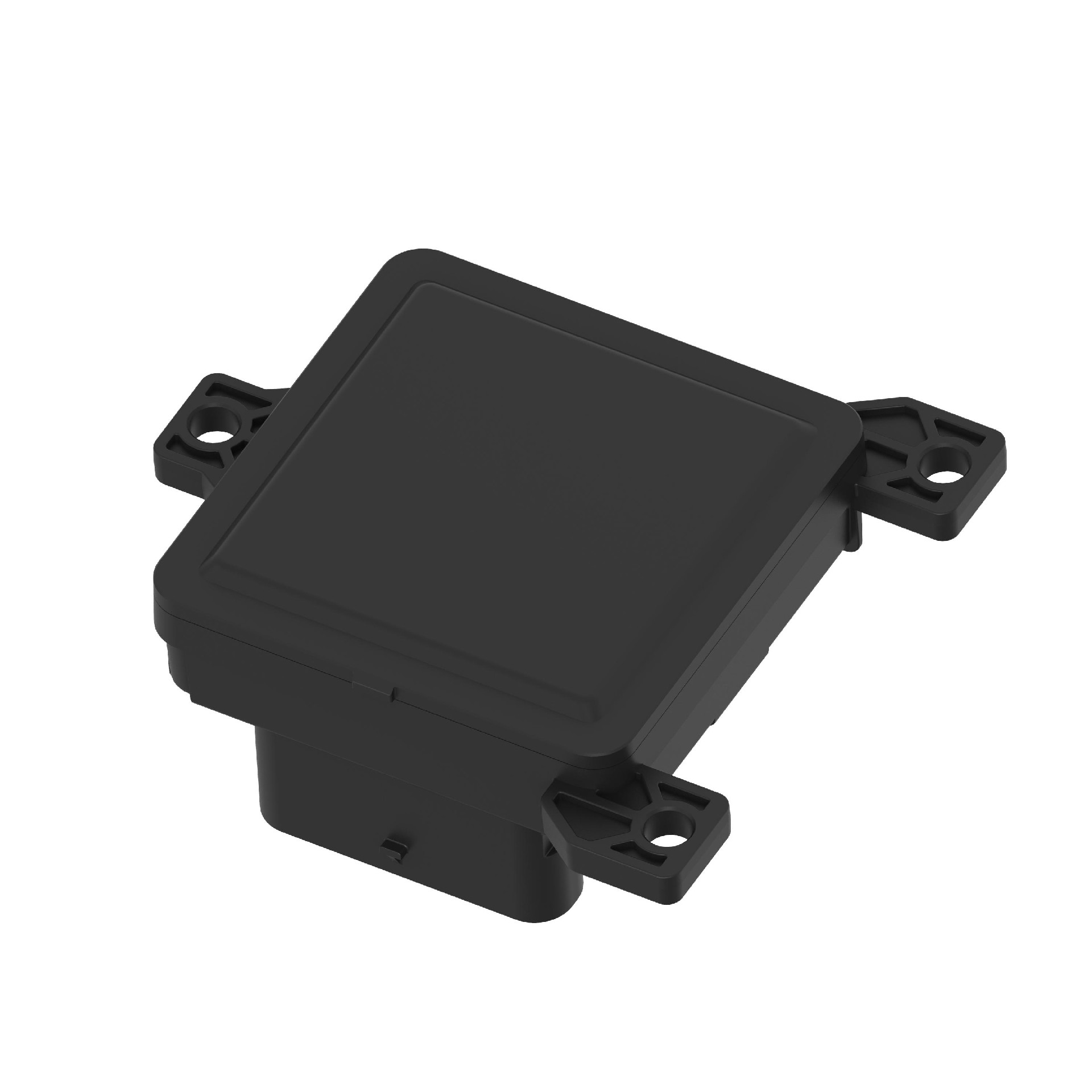

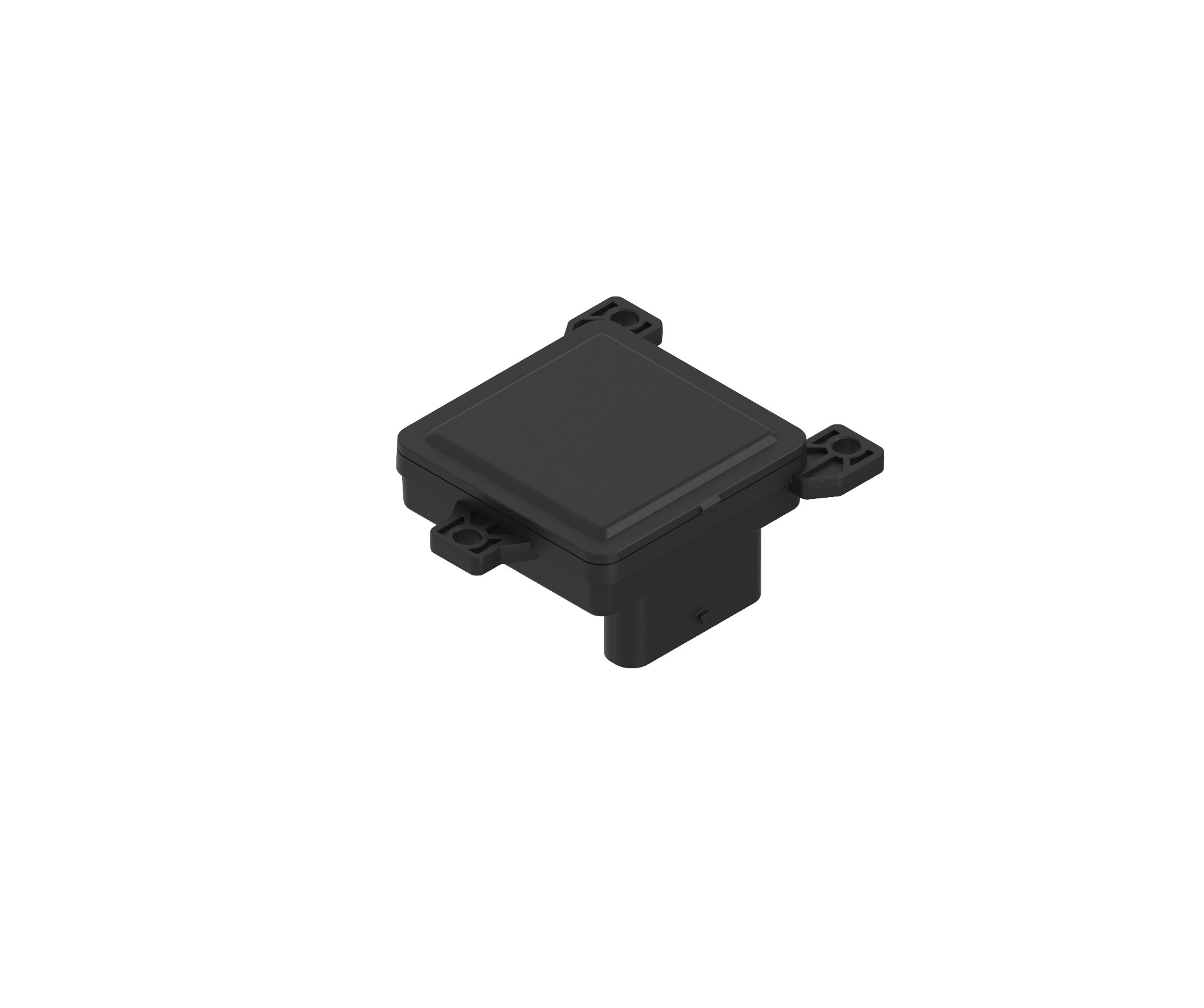

产品结构图


尺寸与重量


Radar Feature

Parameter /参数

雷达系统基础信息

工作电压

+9.0V ~ +16.0V dc

整机功耗

2.5 W

重量

75g

防水等级

IP6K7 & IP6K9K

工作频率

76 - 79GHz

EIRP

≤35dBm

天线通道数

4T4R

雷达制式

FMCW

数据输出刷新率

50ms

数据模式

点云/航迹

点云数量

512

功能安全等级

ASIL B

数据接口

2 × CAN - FD

测距

距离范围

260m

距离精度

±0.1m

距离分辨率

0.21m~0.5m

测速

速度范围

-111m/s~+55.5m/s

速度精度

±0.03m/s

速度分辨率

0.08m/s

方位角

方位角范围

± 60°

方位角精度

± 0.1°

方位角分辨率

2.5°

俯仰角

俯仰角范围

± 15°

俯仰角精度

± 0.2°

尺寸

本体尺寸(不含连接器)

59mm×59mm×18.7mm


功能概述

CTLRR-220Pro是由承泰科技自主研发的一款77GHz的长距毫米波雷达。采用集成新一代RFCMOS 国产SoC方案,可准确测量车辆前方260m范围内目标车辆的距离、速度及角度等信息,可实现前向碰撞预警(FCW)、自动紧急制动(AEB)、自适应巡航控制系统(ACC)等L2+级智能辅助驾驶功能。


优势

1.集成新一代RFCMOS SOC,中长距探测模式,可与视觉ADAS系统融合;

2.有效降低雷达功耗,成本极具优势;

3.支持双路CAN-FD,支持40个追踪目标输出;

4.全车规设计,ISO26262功能安全等级ASIL-B;

5.支持AutoSAR软件架构,支持自动校准/抗干扰/遮挡检测;

6.满足GB/T 33577-2017智能运输系统 车辆前向碰撞报警系统 性能要求与检测方法;

7.满足GB/T 39901-2021 乘用车自动紧急制动系统(AEBS)性能要求及试验方法;

8.满足GB/T 38186-2019 商用车辆自动紧急制动系统(AEBS)性能要求及试验方法;

9.满足JT/T 883-2014营运车辆自动紧急制动系统性能要求和测试规程;

10.满足JT/T 1242-2019 营运车辆自动紧急制动系统性能要求和测试规程。
